CTS-anlæg: Intelligent Bygningsstyring

Stigende varmeregninger, et utilfredsstillende indeklima for medarbejderne og unødvendigt energiforbrug er udfordringer, mange virksomheder og bygningsansvarlige står overfor i dagens Danmark. Disse problemer kan ikke blot tære på budgettet, men også påvirke produktiviteten og trivslen i bygningen. Heldigvis findes der en intelligent løsning, der kan adressere disse udfordringer effektivt: et CTS-anlæg, også bredt kendt som bygningsautomatik.

Introduktionen af et CTS-anlæg markerer et skift fra manuel, reaktiv bygningsstyring til en automatiseret, proaktiv og centraliseret tilgang. Det handler om at give dig fuld kontrol og overblik over din bygnings tekniske installationer, hvilket fører til optimeret drift, reducerede omkostninger og et markant forbedret miljø for dem, der opholder sig i bygningen.

Hvad betyder CTS egentlig, og hvordan kan denne teknologi transformere måden, vi driver og vedligeholder bygninger på? Lad os dykke ned i kernen af bygningsautomatik og udforske de mange fordele.

Hvad er et CTS-anlæg?

CTS står for Central Tilstandskontrol og Styring. Grundlæggende er et CTS-anlæg et avanceret system designet til at styre, regulere og overvåge alle tekniske installationer inden for én eller flere bygninger fra et centralt punkt. Forestil dig at have én samlet platform, hvorfra du kan håndtere alt fra belysningens tidsplaner og varmesystemets temperaturindstillinger til ventilationssystemets luftmængder og endda adgangskontrol og alarmanlæg.

Systemet samler data fra forskellige sensorer og installationer i bygningen. Disse data behandles for at træffe intelligente beslutninger om, hvordan systemerne skal køre for at opnå de ønskede betingelser – hvad enten det er en specifik rumtemperatur, et bestemt lysniveau eller en optimal luftkvalitet.

Et CTS-anlæg fungerer som bygningens nervesystem og hjerne. Det modtager information (via sensorer), behandler den (via software og logik) og sender kommandoer ud (til aktuatorer, ventiler, motorer osv.) for at justere systemerne. Dette sker i realtid og ofte uden menneskelig indblanding, når systemet først er korrekt konfigureret.

Hvordan fungerer CTS-anlægget i praksis?

En af de smarte måder, et CTS-anlæg optimerer bygningens drift på, er ved at integrere eksterne data. Et centralt element i mange moderne CTS-systemer er tilslutningen til en udendørs vejrstation. Denne vejrstation leverer løbende informationer om essentielle parametre som:

• Udendørstemperatur
• Vindens retning og hastighed
• Luftfugtighed
• Nedbør
• Lysmængde (solindstråling)
• Varmestråling

Med disse eksterne data kan CTS-anlægget forudse bygningens behov og justere de interne systemer proaktivt. Er solen eksempelvis begyndt at skinne kraftigt ind ad vinduerne på sydsiden, kan systemet automatisk dæmpe belysningen i de berørte områder, justere temperaturen en smule ned eller aktivere solafskærmning, hvis dette er integreret i systemet. Blæser en kold vind, kan varmesystemet kompensere, før temperaturen i rummene falder mærkbart.

Denne intelligente tilpasning baseret på både interne forhold (målt via sensorer i rummene) og eksterne forhold (vejret) sikrer, at bygningen altid opererer under de mest optimale betingelser for både komfort og energieffektivitet.

CTS og Bygningsautomatik: Bedre udnyttelse og driftssikkerhed

Synonymerne CTS og Bygningsautomatik bruges ofte i flæng, og de dækker over den samme grundlæggende idé: at automatisere og intelligent styre bygningers tekniske systemer. Formålet er klart – at opnå en bedre udnyttelse af ressourcerne, primært energi, og samtidig øge driftssikkerheden for de tekniske installationer.

Ved at centralisere styringen minimeres risikoen for menneskelige fejl, og systematiske justeringer kan foretages på tværs af hele bygningen eller komplekset. Dette er især vigtigt i store bygninger med mange zoner og varierende behov i løbet af dagen. Et kontorlandskab har for eksempel andre behov end et mødelokale eller en kantine, og disse behov ændrer sig afhængigt af tidspunktet på dagen og antallet af personer til stede. Et CTS-anlæg kan dynamisk tilpasse sig disse skiftende forhold.

Driftssikkerheden forbedres, fordi systemet konstant overvåger installationernes status. Det kan detektere fejl eller unormal drift tidligt og ofte rapportere dem, før de fører til større nedbrud. Dette muliggør proaktiv vedligeholdelse og hurtigere fejlretning, hvilket reducerer nedetid og driftsforstyrrelser.

Fordele ved at implementere et CTS-anlæg

Implementering af et CTS-anlæg medfører en række signifikante fordele, som direkte påvirker både økonomi, miljø og trivsel:

• Omkostningseffektivt energiforbrug: Dette er en af de mest markante fordele. Ved at styre varme, ventilation og lys baseret på det faktiske behov (tilstedeværelse, tidspunkt, udendørsforhold) undgår man spild. Lys slukkes automatisk i tomme rum, varme sænkes uden for arbejdstid, og ventilationen justeres efter luftkvalitet og personbelastning. Dette kan føre til betydelige besparelser på el- og varmeregningen.
• Forbedret indeklima: Et godt indeklima er afgørende for medarbejdernes komfort, sundhed og produktivitet. CTS-anlægget sørger for optimal temperatur, passende luftfugtighed og tilstrækkelig frisk luft (via ventilation), hvilket minimerer hovedpine, træthed og koncentrationsbesvær forårsaget af dårlig luft. Et bedre indeklima skaber et godt arbejdsmiljø.

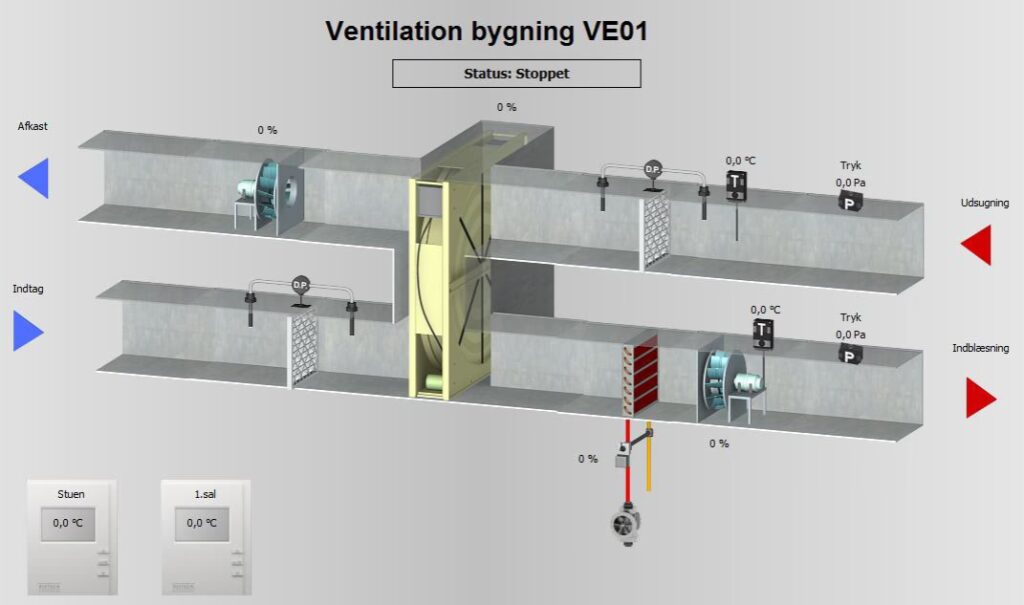

• Øget driftsoverblik og kontrol: CTS-anlægget giver et centraliseret overblik over alle tilsluttede systemer. Betjeningen sker typisk via en brugervenlig software på en computer eller tablet, ofte med grafiske visualiseringer af bygningen og dens systemer. Dette overblik er muligt, selv når man ikke er fysisk til stede i bygningen.
• lettere og mere effektiv hverdag: Den bygningsansvarlige eller driftsleder behøver ikke længere manuelt at justere systemer i forskellige dele af bygningen. Fejlalarmer modtages centralt, og mange justeringer eller fejlfinding kan foretages eller initieres remote.
• Fleksibilitet og tilpasning: Systemet kan nemt programmeres til at håndtere specifikke scenarier – f.eks. ændrede åbningstider, særlige begivenheder i weekenden, eller forskellige temperaturkrav i forskellige zoner.
• Dokumentation og analyse: CTS-anlæg logger typisk store mængder data om bygningens drift. Disse data kan bruges til at analysere energiforbrugsmønstre, identificere potentiale for yderligere optimering og dokumentere bygningens ydeevne over tid.

CTS vs. BMS: Er de det samme?

Spørgsmålet om forskellen på CTS og BMS (Building Management System) dukker ofte op. Som nævnt tidligere står CTS for Central Tilstandskontrol og Styring. BMS er en bredere, ofte mere generel, betegnelse, der dækker over systemer til styring og overvågning af bygninger.

I mange sammenhænge bruges termerne CTS og BMS synonymt, især i Danmark, hvor CTS-begrebet er meget indarbejdet. Teknisk set kan man dog argumentere for, at BMS er den overordnede kategori, der omfatter ikke kun styring af tekniske installationer (CTS-delen), men også andre bygningsrelaterede funktioner som sikkerhedssystemer (adgangskontrol, videoovervågning), elevatorstyring, brandalarmer og energistyring på et højere niveau.

Så mens et CTS-anlæg specifikt fokuserer på VVS (Varme, Ventilation, Sanitet) og EL (belysning, strøm) og den intelligente styring heraf, kan et BMS-system integrere og styre en endnu bredere vifte af systemer i en bygning. For praktiske formål, især når man taler om optimering af energi og indeklima gennem automatiseret styring af varme, ventilation og lys, er funktionerne beskrevet under CTS ofte det, man refererer til, uanset om systemet kaldes CTS eller BMS.

Hvilke installationer kan et CTS-anlæg styre?

Et moderne CTS-anlæg er designet til at integrere og styre en bred vifte af tekniske installationer i en bygning. Fleksibiliteten i systemet gør det muligt at tilpasse styringen præcist til bygningens specifikke behov og de installerede systemer. Typiske installationer, der kan styres og overvåges af et CTS-anlæg, inkluderer:

Listen er ikke udtømmende, da moderne CTS/BMS-systemer kan integrere et væld af forskellige tekniske systemer via standardprotokoller som BACnet eller Modbus. Dette giver en enorm fleksibilitet i forhold til at skræddersy systemet til den specifikke bygning og dens formål.

Optimering af indeklima og energiforbrug

Den primære drivkraft bag investering i et CTS-anlæg er ofte ønsket om at optimere både indeklima og energiforbrug. Disse to faktorer er tæt forbundne. Et godt indeklima kræver typisk energi (til opvarmning, køling, ventilation), men et intelligent system kan levere det ønskede indeklima med et minimalt energiforbrug.

For eksempel kan et CTS-anlæg bruge sensorer, der måler CO2-niveauet i et mødelokale. Når mange mennesker er samlet, stiger CO2-niveauet, hvilket indikerer behov for mere frisk luft. Systemet kan automatisk øge ventilationen i dette specifikke rum, samtidig med at det reducerer ventilationen i tomme rum. Dette sikrer god luftkvalitet, hvor der er behov for det, uden at spilde energi på at ventilere unødvendigt.

På samme måde kan systemet lære bygningens termiske karakteristika at kende – hvor hurtigt den opvarmes eller afkøles. Ved at bruge data fra vejrstationen og interne temperaturmålinger kan systemet beregne det optimale tidspunkt at starte opvarmningen om morgenen, så den ønskede temperatur er nået præcist til arbejdsdagens start, uden at fyre for gråspurvene i timevis forinden.

Denne form for præcisionsstyring er umulig med traditionelle, manuelle systemer eller simple timere. CTS-anlægget muliggør en dynamisk og behovsstyret drift, der konstant søger den optimale balance mellem komfort og energiforbrug.

Fremtidssikring af din bygning

Investering i bygningsautomatik er også en investering i fremtiden. Med et CTS-anlæg er din bygning bedre rustet til at imødekomme fremtidige krav til energieffektivitet og bæredygtighed. Data fra systemet kan bruges til at dokumentere energiforbrug, identificere potentiale for yderligere optimering (f.eks. ved at afsløre ineffektive komponenter) og understøtte certificeringer som f.eks. DGNB eller LEED.

Desuden giver den centrale platform mulighed for nemmere integration af nye teknologier i fremtiden, hvad enten det er smartere sensorer, mere effektive VVS-komponenter eller vedvarende energikilder som solceller. CTS-anlægget bliver en central hub, der kan koordinere alle disse elementer.

Den øgede kontrol og overvågning bidrager også til at forlænge levetiden på bygningens tekniske installationer, da de kører mere optimalt og mindre ofte belastes unødvendigt. Dette reducerer behovet for reparationer og udskiftninger på sigt.

Ofte Stillede Spørgsmål om CTS-anlæg

Her er svar på nogle af de mest almindelige spørgsmål vedrørende CTS-anlæg:

Q: Hvad står CTS for?
A: CTS står for Central Tilstandskontrol og Styring.

Q: Hvad er formålet med et CTS-anlæg?
A: Formålet er at centralisere, styre, regulere og overvåge en bygnings tekniske installationer (som varme, ventilation, lys) for at optimere energiforbrug, forbedre indeklimaet og øge driftssikkerheden.

Q: Er CTS og BMS det samme?
A: CTS refererer specifikt til styring af tekniske installationer (primært VVS og EL). BMS (Building Management System) er en bredere term, der kan omfatte flere systemer i bygningen, herunder sikkerhed og adgangskontrol. I praksis bruges termerne dog ofte synonymt, især i Danmark, når man taler om intelligent bygningsstyring.

Q: Hvilke systemer kan et CTS-anlæg styre?
A: Typisk varme, ventilation, aircondition, belysning og solafskærmning. Moderne systemer kan dog integrere en lang række andre tekniske installationer.

Q: Hvordan betjenes et CTS-anlæg?
A: Betjening sker typisk via en dedikeret software på en computer, tablet eller smartphone, som giver et centralt overblik og mulighed for at foretage justeringer remote.

Q: Hvad er de største fordele ved et CTS-anlæg?
A: Reduceret energiforbrug og lavere driftsomkostninger, markant forbedret indeklima og arbejdsmiljø, øget driftssikkerhed og lettere, centraliseret styring.

Q: Er et CTS-anlæg kun for store bygninger?
A: Historisk set har CTS været mest udbredt i store erhvervsbygninger og institutioner. Dog findes der i dag skalérbare løsninger, der også kan være relevante og rentable for mindre bygninger eller endda større private hjem med komplekse installationer, selvom den primære anvendelse stadig er i erhverv og offentlige bygninger.

Q: Kræver et CTS-anlæg meget vedligeholdelse?
A: Selve anlægget er robust, men det kræver regelmæssig service og kalibrering af sensorer for at sikre optimal og præcis drift. Softwaren kræver også opdateringer. Den proaktive fejlrapportering fra systemet kan dog reducere behovet for akut fejlretning.

Q: Kan et CTS-anlæg integreres med eksisterende systemer?
A: Ja, moderne CTS-systemer er designet til at kunne integreres med en bred vifte af eksisterende systemer, ofte via standardkommunikationsprotokoller. Det kræver dog en grundig analyse af de eksisterende systemer og deres kompatibilitet.

Et CTS-anlæg er mere end bare et teknisk system; det er en strategisk investering i din bygnings effektivitet, bæredygtighed og brugernes trivsel. Ved at tage kontrol over dine tekniske installationer kan du opnå markante besparelser, skabe et sundere miljø og forenkle den daglige drift betydeligt.
